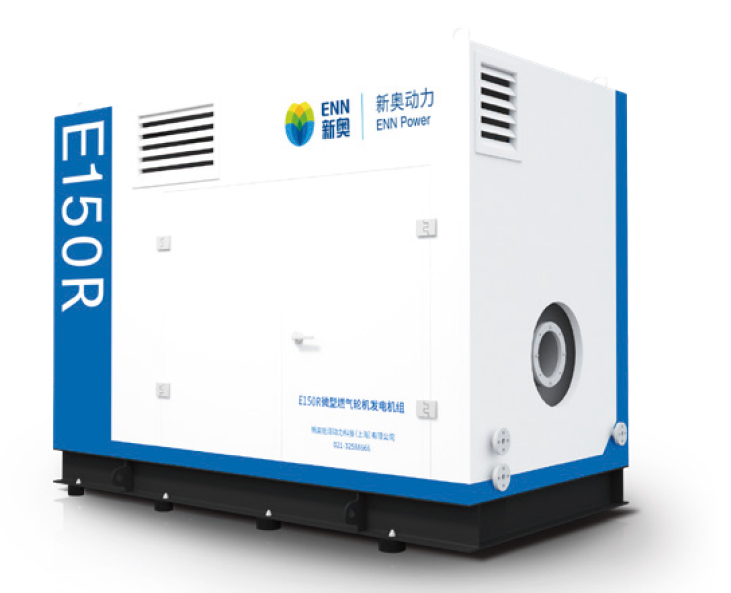

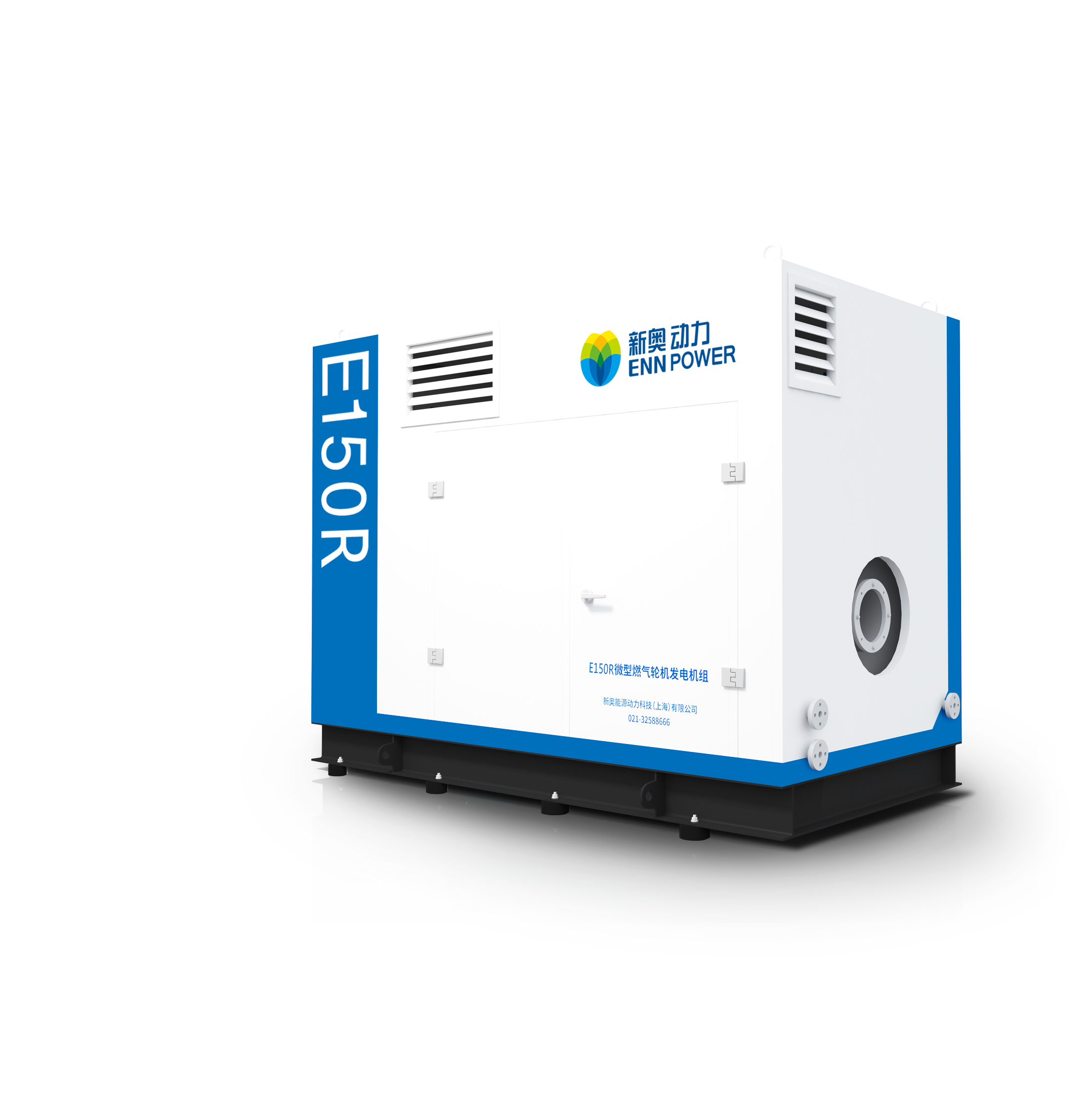

E150R

E150R系列机组是在第一代产品E135系列基础上进行优化和技术升级而来,继承了原产品的成熟结构,同时核心机采用滚动轴承,大大减少了机械损失,并采用同轴启发一体高速电机,减少了传动损失,整机的润滑和冷却需求显著下降,机组尺寸和重量相比第一代产品降低约一半,性能明显提高,是新奥动力100千瓦等级微燃机的主推产品。

E150R微型燃气轮机参数



热力性能数据

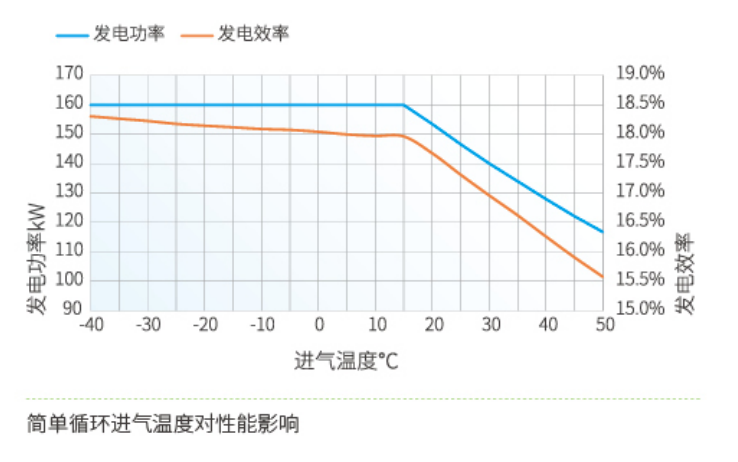

简单循环机组
额定电功率 150 kW
额定发电效率 17%
排气温度 629 ℃
排气流量 1.19 kg/s

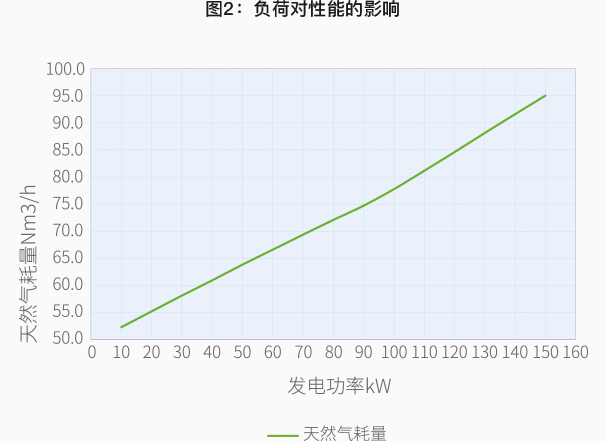

天然气消耗量 95 Nm³/h

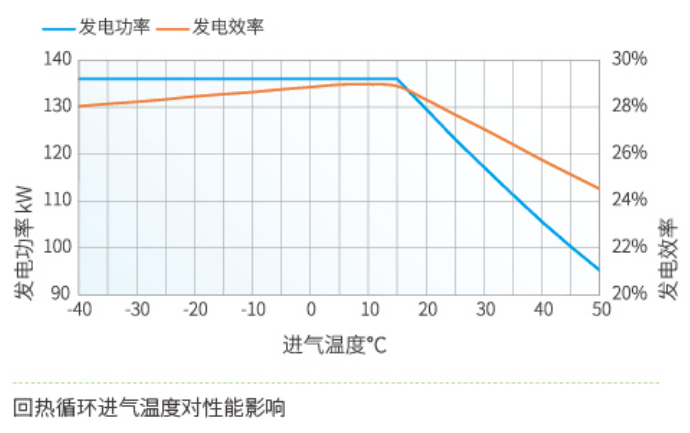

回热循环机组
额定电功率 126 kW
额定发电效率 27.5%
排气温度 303 ℃
排气流量 1.16kg/ s
天然气消耗量 49 Nm³/h
环境性能数据
NOx* ≤25 ppm或50mg/m³
噪声 ≤85dB(A)
设备尺寸参数
简单循环机组
外形尺寸 3000x1500x2144 mm
重量 4 t
回热循环机组
外形尺寸 5332x1500x2144 mm
重量 4.8t
冷热电三联供数据
简单循环机组
制冷/制热功率 930/594 kW
供冷/供热面积 10300-23300 ㎡
回热循环机组
制冷/制热功率 174/179 kW
供冷/供热面积 1900-4400 ㎡
简单循环机组热电联产蒸汽量 0.85t/h

E150R

E150R系列机组是在第一代产品E135系列基础上进行优化和技术升级而来,继承了原产品的成熟结构,同时核心机采用滚动轴承,大大减少了机械损失,并采用同轴启发一体高速电机,减少了传动损失,整机的润滑和冷却需求显著下降,机组尺寸和重量相比第一代产品降低约一半,性能明显提高,是新奥动力100千瓦等级微燃机的主推产品。

E150R微型燃气轮机参数

热力性能数据
简单循环机组
额定电功率 150 kW
额定发电效率 17 %
排气温度 629 ℃
排气流量 1.1 9kg/s
天然气消耗量 95 Nm³/h
回热循环机组
额定电功率 126 kW
额定发电效率 27.5 %
排气温度 303 ℃
排气流量 1.09 kg/s
天然气消耗量 49 Nm³/h
环境性能数据
NOx* ≤25 ppm或50 mg/m³
噪声 ≤85 dB(A)
设备尺寸参数
简单循环机组
外形尺寸 3000x1500x2144 mm
重量 4t
回热循环机组
外形尺寸 5332x1500x2144mm
重量 4.8t
冷热电三联供数据
简单循环机组
制冷/制热功率 940/594 kW
供冷/供热面积 10300-23300 ㎡
回热循环机组
制冷/制热功率 174/179 kW
供冷/供热面积 1900-4400㎡
简单循环机组热电联产蒸汽量 0.85t/h
